Anti-oxidatie Goud vinger PCB

Hoshineo LCD-Tech speelt een belangrijke rol in de elektronica, halfgeleider, geïntegreerde circuitindustrie, door een verscheidenheid aan anti-oxidatie goud vingerprinting te verkopen, om ondersteuning te bieden aan PCB-industriële keten stroomopwaartse en stroomafwaartse ondernemingen. Met de voordelen van de industriële positie, handige transport en flexibele werking, heeft het bedrijf een bepaald concurrentievermogen in de markt en worden zijn producten geëxporteerd naar Europa, Amerika en Zuidoost -Azië.

Stuur onderzoek

Productomschrijving

De anti-oxidatie Gold Finger PCB geproduceerd door Hoshineo LCD-Tech is een speciale vorm van PCB (printplaat, printplaat gedrukt), die Goldfinger-technologie en antioxidantbehandelingsproces combineert. Gouden vinger is een speciale verbindingsstructuur op de PCB -kaart, die het ene uiteinde van de PCB -kaart ontwerpt in een vorm die kan worden ingebracht in de connectorkaartsleuf en contact opneemt met het soldeerkussen of koperen plaat op de PCB -kaart via de connectorpen, om de externe verbinding en signaalverzending van de circuitbord te realiseren. Omdat deze structuur een vingervorm op het PCB-bord presenteert en meestal wordt uitgeplaat met antioxidantmaterialen zoals goud of nikkelgoud, wordt het anti-oxidatie gouden vinger-printplaat genoemd.

Hoshineo LCD-Tech China Anti-oxidatie Gouden vinger PCB-productparameters:

Items	Parameter

Aantal lagen	1-20 lagen
Bordmateriaal	Fr4, CME3, CME1,5G
PCB-maat (min-max)	50x80 mm tot 1000 mm × 600 mm (39.37 "x23.6")
Binnenlayer lijnbreedte/ruimte (min)	4Mil/4mil (100um/100um)
Afwerking van het plateren /oppervlakte -afwerkingen	Hasl, OSP, Hig, Hasl, Golden, het panel, van, van, enig
Innerlayer Road (min)	5 miljoen (0,13 mm)
Kerndikte (min)	8 ml (0,2 mm)
Finisher koperen binnenste lagen	1/2oz (17um) a-
Afgewerkte koper buitenlagen	1/2oz (17um)
Dikke PCB -dikte (tolerantie %)	0,5-4,0 mm
Dikke PCB -dikte (tolerantie %)	Dikte <1,0 mm
	1,0 mm≤hickness <2,0 mm
	Dikte ≥2,0 mm
Inner Layer Proces	Bruine oxide
Minimale geleidersruimte	± 3 miljoen (± 76UM)
Minimale boorgatgrootte	0,25 mm
Min Diameter van afgewerkte gat	0,2 mm
Gatspositie nauwkeurigheid	± 2 miljoen (± 50um)
Geboorde slottolerantie	± 3 miljoen (± 75UM)
PTH -tolerantie	± 2 miljoen (± 50um)
NPTH -tolerantie	± 1 miljoen (± 25um)
maxa.r.of pth	8:01
Pth gat koperen dikte	0,4-2 miljoen (10-50um)
Afbeelding tot beeldtolerantie	± 3 miljoen (0,075 mm)
Soldermasker dikte	Lijnuiteinde 0,4-1,2 miljoen (10-30UM)
	Lijnhoek ≥ 0,2 miljoen (5UM)
op substraat	≤ beïnvloede cu
	Dikte+1,2 mm ≤ volle Cu
	dikte+30um) ≤+1,2 mil≤+30um)
Mijn soldeermasker vijver	4,0 miljoen (100um)
Impedantiebeheersing en tolerantie	50Ω ± 10%
Warp and Twist	≤0,5%
Levertijd	1-2 lagen 10-12 dagen
	4-20 lagen 12-20 dagen
Pakket	Algemene exportverpakking

Hoshineo LCD-Tech China Anti-oxidatie Goud vinger PCB-functie

Goede elektrische geleidbaarheid: het gouden vingergedeelte wordt meestal uitgeplaat met geleidende materialen zoals goud of nikkelgoud, die een uitstekende elektrische geleidbaarheid hebben en de nauwkeurigheid en stabiliteit van signaaloverdracht kunnen garanderen.

Uitstekende oxidatieresistentie: door antioxiderende behandeling kan anti-oxidatie goudvingerprinting effectief de oxidatie van koperen laag voorkomen en zijn goede lasbaarheid en elektrische prestaties behouden.

Netjes gerangschikt: de pads op de anti-oxidatie Gold Finger PCB bevinden zich meestal aan de rand van het bord en zijn netjes gerangschikt in een rechthoek van dezelfde lengte en breedte. Dit ontwerp vergemakkelijkt het aanmeren met de pin van de connector voor snelle verbinding en signaaltransmissie.

Verschillende applicatiescenario's: Anti-oxidatie Gold Finger PCB wordt veel gebruikt in velden die een hoge betrouwbaarheid en een hoge stabiliteitsverbinding vereisen, zoals computergeheugen, grafische kaart, netwerkkaart, geheugen, U-schijf, kaartlezer en andere elektronische apparatuur.

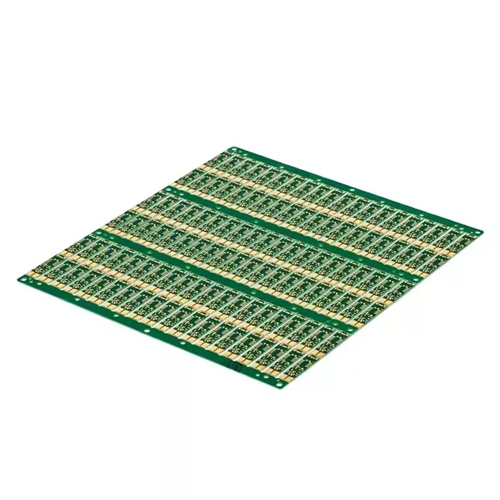

Hoshineo LCD-Tech China Anti-oxidatie Goud vinger PCB-details

Inpakken en leveren

Gebruik verdikte plastic vacuümverpakking voor superieure afdichtingssterkte en weerstand tegen breuk. De buitenverpakking maakt gebruik van een 3K-K-gelamineerde doos, verder versterkt met schuimvulling voor extra bescherming.
